時頻電磁法的全稱---人工源時間頻率電磁測深方法,它是基于油氣藏或礦藏的激發極化特性(IP)和油氣藏與圍巖或礦床與圍巖之間的電性差異(R),采用大功率高精度人工源多頻激發,將時間域與頻率域電磁勘探方法結合在一起,利用激發極化特性和電性綜合異常,檢測和識別油氣藏或礦床。
時頻電磁野外采集方法根據發射源的布置,主要包括地面時頻電磁技術和井中時頻電磁技術,野外工作布置如圖一所示:
可實現的測量功能如下:
◇ TDEM(TEM):LoTEM
◇ FDEM
◇ IP:TDIP、FDIP
◇ CSAMT、AMT、MT
能夠提供75KVA、100KVA、175KVA三種型號的發射機,此發射機在油氣勘探與儲層含油能力評價方面在俄羅斯、白俄羅斯、烏克蘭、哈薩克斯坦、中國等國家取得了成功的應用。發射機主要技術參數如下:
◇ 發射功率:75KVA、100KVA、175KVA
◇ 發射電流波形:+/-、+/0、-/0、+/0/-/0
◇ 發射裝置:接地偶極(地面/井中)、不接地回線
◇ 噪音水平:<0.1%Uoutput(輸出電壓)
◇ 同步精度:PPS
◇ 頻率范圍:<50KHz(發射電流模式:+/-),<10KHz(+/0、-/0、+/0/-/0)
◇ 采樣率:由發射機控制器決定
◇ 輸出電流穩定性:<0.1%Ioutput(輸出電流)
◇ 工作溫度范圍:-20℃~40℃,-40℃~50℃(存儲)
◇ 標準包裝:根據IP-54標準

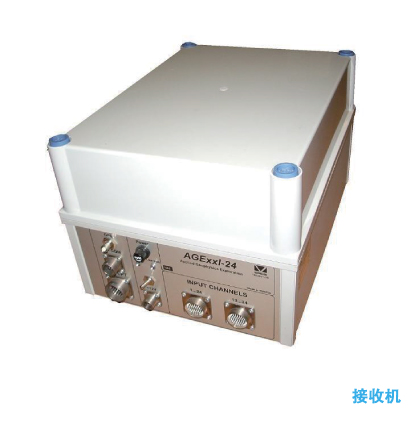

接收機主要分為2、4、24通道接收機,以24道接收機為例主要技術指標如下:
◇ 測量道數:24道
◇ 頻率范圍:DC~500Hz
◇ A/D轉換采樣:0.5ms、1ms、2ms、4ms、8ms
◇ 可編程增益:1/10/100
◇ 靈敏度:0.12μV(增益為1時)
◇ 輸入電壓范圍:300mV(900mV可選)
◇ 輸入阻抗(電道,DC):≥100MOhm
◇ 電道補償:250mV
◇ 輸入道噪音:≤0.1μV(輸入阻抗)
◇ 供入電壓:12V
◇ 輸入功率:≤10W
◇ 尺寸:400x300x230mm
◇ 重量:7kg
◇ 溫度范圍:-40℃~60℃
