應用領域：
◇ 礦產資源勘察
◇ 工程物探
◇ 地下水勘探
◇ 環境工程研究
-
系統介紹：

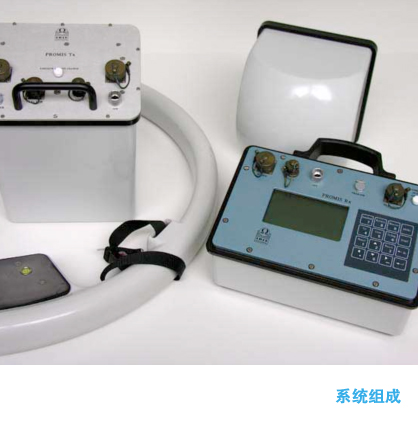

法國IRIS公司生產的三分量電磁成像儀，是基于國際市場對頻率域水平線圈電磁法（HLEM）的研究、認同及需求，研制了這款快速、便捷可測深和剖面式觀測系統，與傳統HLEM系統僅觀測垂直磁場，只能對異常體的水平位置進行定位不同，PROMIS系統可進行3分量觀測，同時能提供異常體的走向信息，探測深度可達200米。
PROMIS 是一套操作靈活的頻率域電磁法（HLEM）觀測系統。它是通過發射機向地下發射不同頻率的一次場信號，同時接收機和發射機以固定距離使用電纜線連接在一起，同步觀測地下引起的二次場響應。該系統用于觀測地下良導體引起的同相和正交的二次場變化。
◇ 勘探深度：依賴于收發距和波形頻率。一般認為主要由收發距決定。
◇ 接收單元：自動控制不同頻率的采集，收發操作員之間無需交流。兩個LED指示燈指示發射機操作員搬站，通過兩個水平儀來控制水平。您可以連接GPS來獲取實時坐標。
◇ 施工效率：所有觀測自動完成。施工前可預設工作頻率組及疊加次數，以優化野外采集時間。
◇ EMSYS軟件：實現數據傳輸、處理并對數據成圖。
◇ PROMIS 可只采集垂直分量或同時進行三分量 (一個垂直分量&兩個水平分量采集)，三分量采集能提供更多的地質構造信息。
-
技術參數：
◇ 發射機：
- 電源: 可裝入腰帶的鎳電池(10 Ah)
- 可持續觀測10個頻率的200個數據
- 20°C下100m極距時可持續觀測3頻率的500個數據,
- 從 110 Hz 到 56320 Hz的10個可選頻率
- 2 個水平儀用于方向調整
◇ 接收機：
- 微處理器自動控制
- 4道連續同時采集： Hx, Hy, Hz, 和電流
- 觀測頻率數目可選
- 分辨率: 一次場的0.01%
- 50 Hz 輸電線頻率濾波; 過載保護
- 2個水平儀,可連接GPS
- 收發范圍：20到400米
- 磁場分量：垂直Hz分量，水平Hx，Hy分量
